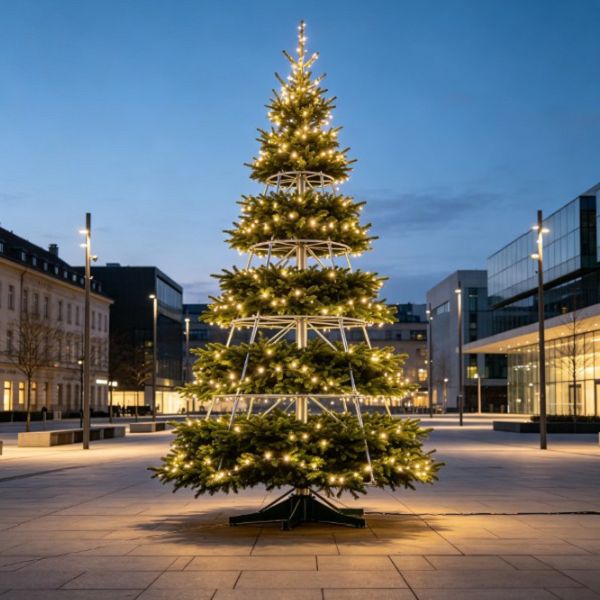

Розроблена для швидкого вертикального розгортання в муніципальних і комерційних середовищах, ця секційна новорічна ялинка використовує багаторівневий скелетний каркас, виготовлений із важкої-оцинкованої сталевої труби та-модулів гілок з поліетилену високої щільності. Розроблена таким чином, щоб витримувати стійкі вітрові навантаження до 8 за шкалою Бофорта за правильного кріплення, система розділяє перегородки заввишки від 5 до 15 метрів на керовані вертикальні яруси, скорочуючи людино-годин монтажу на сорок відсотків і водночас задовольняючи строгі міжнародні-стандарти вогнестійкості.
Структурна цілісність і показники продуктивності
Стійкість до вітрового навантаження:Геометрія рами перевірена на стійкість до динамічного тиску вітру до 600 Па, закріплена за допомогою надміцних-баластних плит або бетонних анкерних болтів.
Захист від корозії:Усі конструкційні сталеві компоненти піддаються гарячому-цинкуванню з наступним електростатичним зовнішнім поліефірним порошковим покриттям, що забезпечує стійкість-до бризок солі понад 500 годин.
Щільність листя:Формовані поліетиленові наконечники в поєднанні з -незаймистими голками з ПВХ забезпечують 90% покриття голки, повністю приховуючи внутрішні елементи рами від кутів огляду.
Технічні характеристики
|
Параметр |
Специфікаційні дані |
|
Доступні висоти |
5m, 8m, 10m, 12m, 15m |
|
Діаметр основи |
Від 2,2 до 6,5 м (пропорційно масштабовано) |
|
Матеріал рами |
Вуглецева сталь Q235B (89 мм - 219 мм OD) |
|
Підрахунок кінчиків гілок |
Від 480 до 3600 порад |
|
Товщина стінки щогли |
від 3,5 мм до 6,0 мм |
|
Пожежна відповідність |
EN 71-2, NFPA 701, DIN 4102 B1 |
|
Рейтинг вітрового навантаження |
Шкала Бофорта 8 (до 20 м/с) |
|
Захист від корозії |
Hot-dip galvanized + Powder coated (>500 год сольовий спрей) |
Комерційні прикладні середовища
Муніципальні площі
Розроблено для відкритих громадських площ, де потрібна стійка робота на відкритому повітрі від дощу, снігу та штормових{0}}зимових вітрів.
Торгові атріуми
Внутрішні конфігурації з компактною площею та обмеженими допусками для багато-поверхових комерційних центрів.
Транспортні термінали
Транзитні вузли- з високим трафіком, де встановлення має відбуватися під час суворого нічного технічного обслуговування, що триває менше шести годин.
Переваги структурної інженерії
Самоцентруюча{0}}щогла:Допуски на звужені зовнішні-жімові з’єднання в межах 0,5 мм забезпечують автоматичне вертикальне вирівнювання під час підйому крана, усуваючи ручне калібрування схилу-.
Шарнірні кронштейни:Заводські -зварені сталеві шпильки дозволяють гілкам повертатися назовні під попередньо-встановленими кутами фіксації без ослаблених болтів або окремих кроків вставлення.
Інтеграція базового баласту:Канали виносних опор по периметру приймають стандартні бетонні блоки-противаги, усуваючи вимогу до-ривання грунту під час тимчасових установок.
Склад сировини
Конструкційна сталь:Вуглецева сталь Q235B з мінімальною межею текучості 235 МПа, перевіреною за допомогою сертифікатів прокатного випробування для кожної виробничої партії.
Склад листя:Первісна полівінілхлоридна смола в поєднанні з не-токсичними вогнезахисними добавками триоксиду сурми, перевірена на нульову міграцію важких металів відповідно до директив RoHS.
Обладнання:Конструкційні болти з оцинкованим- покриттям класу 8.8 і стопорні штифти з нержавіючої сталі, стійкі до втоми від зсуву та атмосферного окислення.
Інтеграція освітлення та освітлення
Інтегровані світлодіодні джгути
Фабричні-дротяні комерційні-світлодіодні лампи з литими роз’ємами IP65, сердечниками з чистого мідного дроту 0,5 мм² і акриловими цоколями ламп,-стабілізованими УФ-променями.
Конфігурації напруги
Операційні системи низької-напруги 24 В постійного струму, що живляться від атмосферостійких трансформаторів із захистом від-короткого замикання (клас IP67).
Профілі колірної температури
Теплий білий (2700 К), холодний білий (6000 К), динамічна зміна кольору RGB-з DMX-керованими вузлами та спеціальні піксельні-відображені святкові мотиви.
Процедура встановлення
Підготовка основи:Прикрутіть кільце основи до вирівняної бетонної плити або розташуйте ґрунт{0}}баластні ваги рами відповідно до розрахунків вітрового навантаження на майданчику.
Постановка вертикального рівня:Підніміть базову секцію рівня 1 за допомогою сертифікованого крана або вилкового навантажувача, закріпіть фундаментні болти та вставте центральну вертикальну щоглу для рівня 2.
Розгортання листя:Поверніть шарнірні відгалуження назовні від нижнього ярусу вгору, зафіксувавши кожне кільце в його горизонтальному стопорному кронштейні перед приєднанням електричних кабелів.
Налаштування та інженерні параметри
Збільшення висоти:Індивідуальна вертикальна висота від 4 до 20 метрів на основі-розрахунків навантаження на конструкцію.
Кольорові схеми:Індивідуальна пігментація голок Pantone-з ПВХ/ПЕ на відміну від традиційного зеленого кольору, включаючи матове біле, шампанське золото та металеве срібло.
Зміни номінального навантаження:Збільшена товщина структурної стінки щогли (+2.0 мм) і збільшений проліт аутригерів для прибережних установок у зонах ураганної -сили вітру.
Електрична інтеграція:Індивідуальні канали маршрутизації сигналу DMX, інтегровані безпосередньо в центральну щоглу, для синхронізованих музичних світлових шоу.
Упаковка та логістика Логістика
Модульна обрешітка:Конструкційні сталеві яруси, розташовані вертикально всередині важких-фумігаційних-фанерних ящиків, закріплених внутрішньою сталевою стрічкою для запобігання зсуву.
Стиснення листя:Відгалужувальні модулі упаковані в армований гофрокартон (BC-гофр, 5-шаровий) з вологозахисним поліетиленовим внутрішнім шаром.
Оптимізація контейнера:40--футові схеми контейнерів High Cube (40HC), попередньо розраховані для розміщення повних 10-метрових дерев, включаючи баластні рами та джгути освітлення.
Часті запитання
З: Які показники швидкості вітру підтримують ці структурні дерева?
A: Стандартні виробничі моделі розроблені для стійких вітрів до 20 м/с (за шкалою Бофорта 8). Сертифіковані звіти про інженерні розрахунки доступні для заявок на отримання місцевого муніципального дозволу.
Q: Скільки персоналу потрібно для встановлення 10-метрової моделі?
Відповідь: для типової бригади з монтажу 10-метрової конструкції потрібен один кранівник, один керівник будівельного майданчика та два спеціалісти з монтажу, які завершують повне встановлення протягом чотирьох-шести годин.
Питання: Чи додаються звіти про випробування вогнестійкості з кожною партією?
A: Так. Кожна виробнича партія включає сертифікати незалежних лабораторних випробувань, що підтверджують відповідність стандартам EN 71-2 і NFPA 701.
З: Чи можна замінити внутрішній джгут проводів самостійно?
A: Так. У ланцюгах освітлення використовуються модульні з’єднувачі plug{1}}and- з ущільненнями IP65, що дозволяє від’єднувати та замінювати окремі розгалужені ланцюги без демонтажу структурної рами.
З: Який захист від корозії застосовується для прибережних середовищ?
A: Компоненти, призначені для морських середовищ із високим-сольовим покриттям, отримують оновлену дуплексну систему покриття: гаряче-цинкування з подальшим морським-епоксидним ґрунтуванням і -стійким до ультрафіолетового випромінювання порошковим покриттям.
