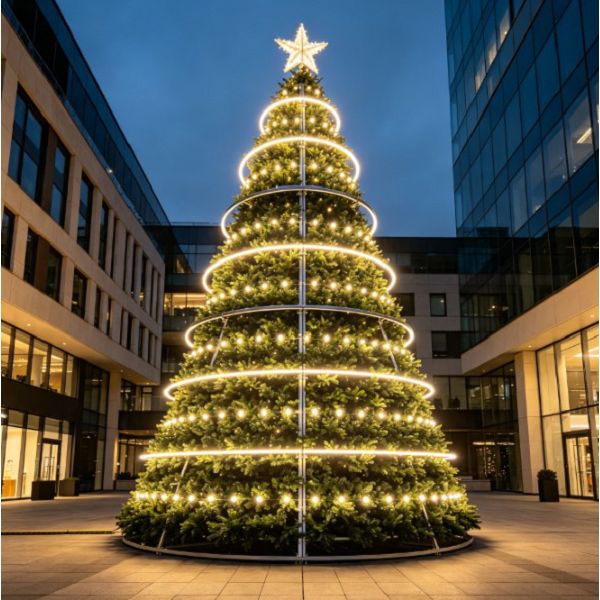

Модульні структурні сталеві каркаси, інтегровані з комерційними системами світлодіодного освітлення-класу, щоб витримувати сувору зимову погоду, забезпечуючи максимальний візуальний ефект на міських площах і комерційних комплексах.
Основні характеристики
Модульна збірка:Сегментовані болти-кільцеві рами усувають польове зварювання, забезпечуючи швидке вертикальне зведення за допомогою стандартного будівельного підйомного обладнання.
Опір вітру:Сконструйоване ядро-несуче навантаження розподіляє бічні штормові сили через широку багато-закріплену базову сітку.
Усе{0}}погодне освітлення:Індивідуально змінні світлодіодні ланцюгові модулі мають високий-люмен і рівномірну передачу кольорів під широкими кутами огляду.
Прихована маршрутизація:Спеціальні внутрішні канали захищають лінії електропередач від механічного тертя, накопичення льоду та ультрафіолету.
Структурна архітектура
Центральна щоглова колона
Безшовна сталева-труба з важкими стінками забезпечує первинну міцність на вертикальний стиск і стійкість на кручення.
Багатоярусні опорні кільця
Точні лазерні -вирізані горизонтальні кільцеві ферми, з’єднані болтами з фіксованими вертикальними інтервалами для формування конічного силуету.
Розкоси по діагоналі
Стійкий-сталевий трос і жорсткі опорні мережі поглинають динамічні навантаження від поверхневих вітрів.
Баластний фундамент
Надміцні-опорні плити, прикріплені за допомогою хімічних або розпірних болтів безпосередньо до бетонних опор.
Технічні характеристики
|
Параметр |
Деталі специфікації |
|
Діапазон висоти |
8 m – 30 m |
|
Базовий слід |
4 м – 12 м діаметр |
|
Опір вітру |
До 30 м/с |
|
Вхідна напруга |
220V / 380V |
|
Відгалуження напруги |
24 В постійного струму |
|
Рейтинг входу |
IP67 |
Сценарії застосування
Муніципальні площі:Служать центральними сезонними орієнтирами для пішохідних зон у центрі міста та міських площ.
Комерційні комплекси:Встановлюється на відкритих паркінгах і в центральних дворах для збільшення відвідувачів роздрібної торгівлі під час зимових свят.
Тематичні парки та курорти:Забезпечення-великомасштабних візуальних фокусів для вечірніх святкових світлових шоу та сезонних заходів для відвідувачів.
Корпоративні кампуси:Демонстрація залучення організаційної спільноти біля головних входів і на площах кампусу.
Стандарти матеріалів
Первинний кадр
Конструкційна вуглецева сталь Q235B і Q355B сертифікована на низьку-температурну ударну в’язкість.
Захист від корозії
Гаряче{0}}оцинковане покриття відповідно до ISO 1461 з подальшим електростатичним нанесенням зовнішнього поліефірного порошкового покриття.
Листя хвої
Вогнестійкі композиційні матеріали з ПВХ і ПЕ, що відповідають стандартам UL94 V-0, з УФ-стабілізованим кольором.
Кріплення
Високоміцні сталеві болти класу 8.8 і класу 10.9-, оброблені антикорозійним покриттям Dacromet-.
Освітлення та освітлення
Діодна технологія:Світлодіодні діоди SMD, заповнені смолою,-ударостійкі полікарбонатні лампи.
Архітектура управління:Інтеграція протоколу DMX512, що підтримує синхронізовану динамічну зміну кольорів, пошук візерунків і віддалене планування.
Захист від проникнення:Повністю закриті водонепроникні роз’єми та драйвери зі стандартом IP67 для безперервної роботи під дощем і снігом.
Щільність листя:Багато-кількі-відгалужувальні наконечники з ПВХ, призначені для приховування внутрішньої сталевої рами та максимального збільшення денного об’єму.
Процедура встановлення
Розмістіть та закріпіть вузол центрального базового кільця до сертифікованої бетонної основи за допомогою конструкційних динамометричних ключів.
Послідовно за допомогою крана встановлюють центральні секції щогли, закріплюючи проміжні кільця ярусу на заданих інтервалах по висоті.
Встановіть діагональні троси стабілізації та натягніть їх до заданих інженерних значень крутного моменту.
Прикріпіть попередньо-дротяні листяні гілки назовні від нижнього ярусу вгору до верхівки зірки.
Під’єднайте головні розподільчі коробки живлення, перевірте цілісність керуючого сигналу DMX і виконайте остаточні-сухі перевірки освітлення.
Упаковка та логістика
Сталеві пучки
Конструкційні компоненти-позначені кольором, укомплектовані та закріплені міцною-сталевою стрічкою.
Упаковка листя
Спресовані панелі листя, упаковані у важкі-вологостійкі-ткані поліпропіленові мішки.
Заходи безпеки освітлення
Індивідуальні комплекти світлодіодних ниток, намотаних на пластикові бобіни й укладені в удар{0}}поглинаючу пухирчасту плівку всередині гофрокартону.
Апаратне обмеження
Гайки, болти та з’єднувальні кронштейни, відсортовані за розміром і запечатані в міцних-оцинкованих сталевих ящиках для інструментів.
Параметри налаштування
Масштабування висоти:Індивідуальні структурні розрахунки та виготовлення для не-стандартних висот понад 30 метрів.
Палітри кольорів:Індивідуальна колірна температура світлодіодів (теплий білий, холодний білий, RGBW) і індивідуальна відповідність листя Pantone.
Структурний брендинг:Індивідуальна геометрія вершини зірки, вбудовані пластини для кріплення логотипу та опорні-точки для важких прикрас.
Електричний профіль:Адаптація до регіональних стандартів напруги (110 В, 220 В, 415 В) і вимог місцевих електричних норм.
Виробництво та контроль якості
Тестування сировини:Ультразвукове випробування товщини та перевірка міцності на розрив виконується для кожної вхідної партії конструкційної сталі.
Точне виготовлення:Лазерне різання з ЧПУ та роботизоване газо{0}}дугове зварювання металу, що забезпечує допуск розмірів у межах 1 міліметра для модульних з’єднань.
Перевірка гальванізації:Контроль температури занурювальної ванни та магнітні вимірювачі товщини-сухої плівки, які перевіряють рівномірне покриття цинкового шару.
Електричний перегорання-:72-годинне безперервне тестування всіх світлодіодних ліній і блоків живлення перед остаточним укладанням в ящики.
Часті запитання
З: Які вимоги до фундаменту необхідні для встановлення?
A: Затверділа залізобетонна плита або ізольовані бетонні опори, призначені для перенесення моментів перекидання та сил підйому, зазначених у пакеті інженерної документації.
З: Скільки часу займає-складання на місці?
A: Для стандартної 15-метрової конструкції зазвичай потрібна бригада з 4 досвідчених механіків, яка працює з одним мобільним краном протягом 3-4 днів.
З: Чи може конструкція залишатися на відкритому повітрі-цілий рік?
A: Конструкційна рама та гарячеоцинковане покриття розроблені для постійного перебування на відкритому повітрі, хоча сезонний демонтаж листя та освітлення рекомендується в не-зимові місяці, щоб максимізувати термін експлуатації.
Питання: Які запчастини входять до складу вантажу?
A: Кожна поставка включає 3-відсоткове надлишок сегментів світлодіодних ниток, комплекти кріплень для заміни та набори-корозійно-стійкої фарби.
